當前位置:*頁>>產品展示>>流量計系列>>超聲波流量計>>超聲波明渠流量計

超聲波明渠流量計

超聲波明渠流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LBY
  • 測量范圍:0.1L/秒~10m3/秒
  • 精度等級:1%(視堰板類型而定)
  • 公稱通徑:0~3m
  • 適用介質:污水,河水
  • 工作壓力:常壓
  • 工作溫度:-20℃~+60℃
  • 供電方式:DC24V/AC220V
  • 訂貨號:SGP440347GWV

超聲波明渠流量計概述

明渠流量計品種很多,常見的有堰式明渠流量計和槽式明渠流量計兩大類。可以用于非滿管狀敞開渠道測量自由表面自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。

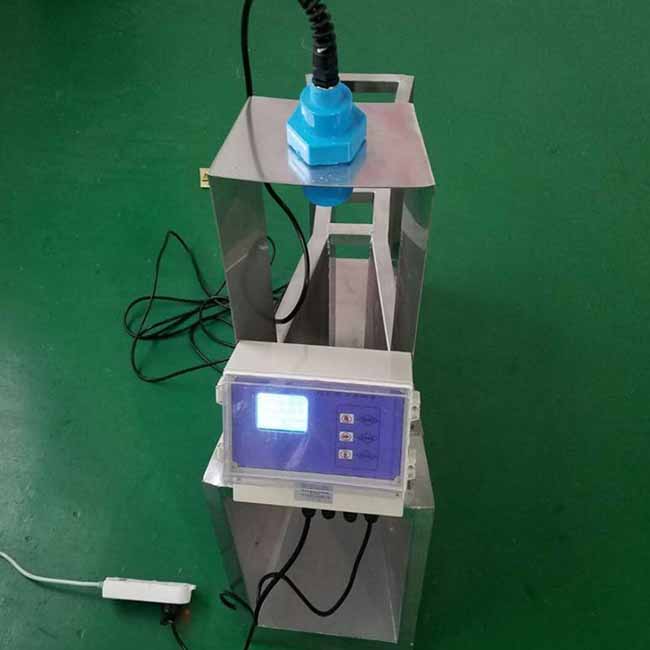

超聲波明渠流量計產品圖

明渠流量計主要部件巴歇爾槽(又稱巴氏槽),是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時,傳感器不與被測流體接觸,避免了渠道內污水的沾污和腐蝕。用于測量污水量,可以比其它形式的儀表,具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器,也可以接調制解調器或無線通訊模塊,實現有線或無線的遠程通訊。


超聲波明渠流量計工作原理

明渠內的流量越大,液位越高;流量越小,液位越低。對于一般的渠道,液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮。€與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽,由于堰的缺口或槽的縮口比渠道的橫截面積小,因此,渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上,相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位,可以根據相應量水堰槽的水位-流量關系,求出流量。

常用的量水堰槽種類。

超聲波明渠流量計產品分類圖

采用超聲波回波分析原理,當被測介質全部通過堰槽形成自由流時,其流量與堰槽上游水位形成對應關系,通過測量水位的高度再進行一系列換算就可以得出相應流體的流量。

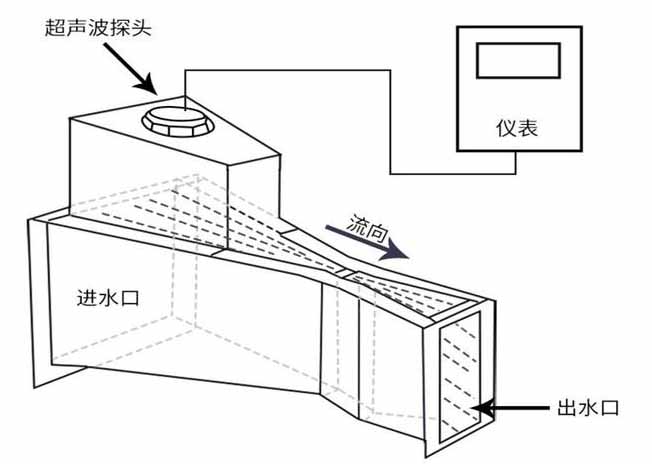

超聲波明渠流量計工作原理圖


超聲波明渠流量計產品參數

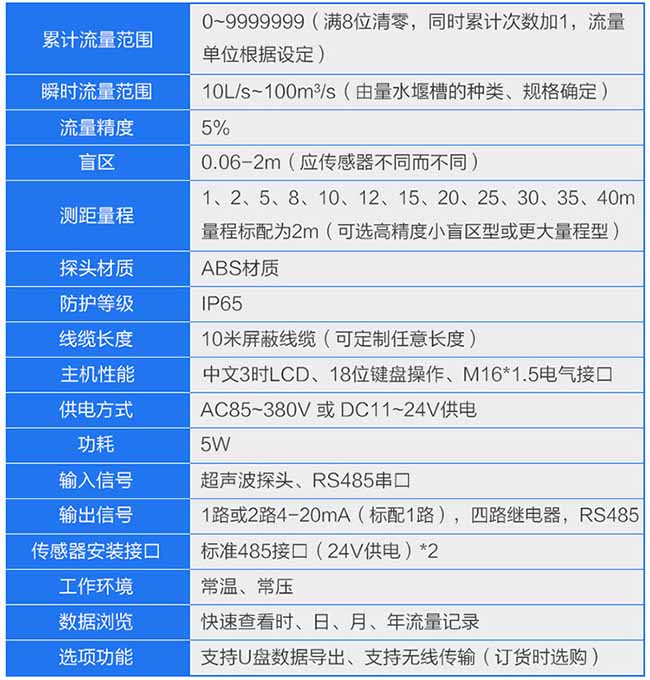

超聲波明渠流量計參數表


超聲波明渠流量計儀表顯示

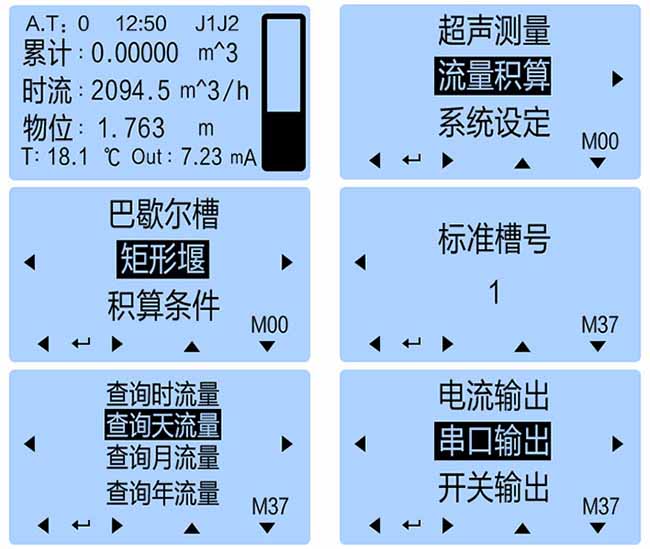

超聲波明渠流量計儀表顯示圖


超聲波明渠流量計接線介紹

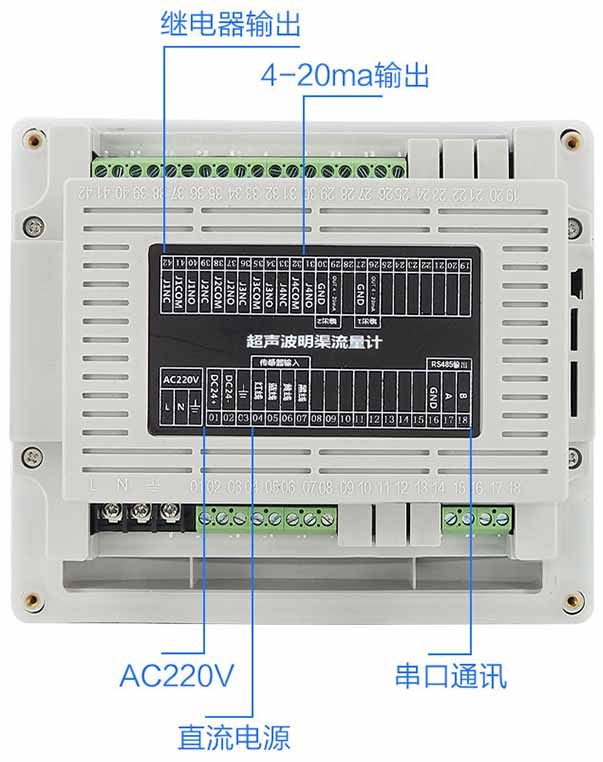

超聲波明渠流量計接線圖

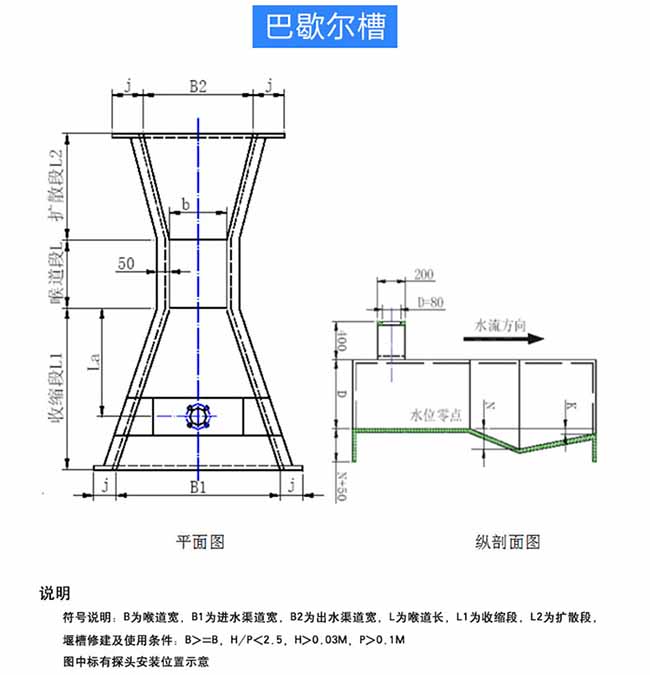

巴歇爾槽尺寸圖

超聲波明渠流量計安裝尺寸圖

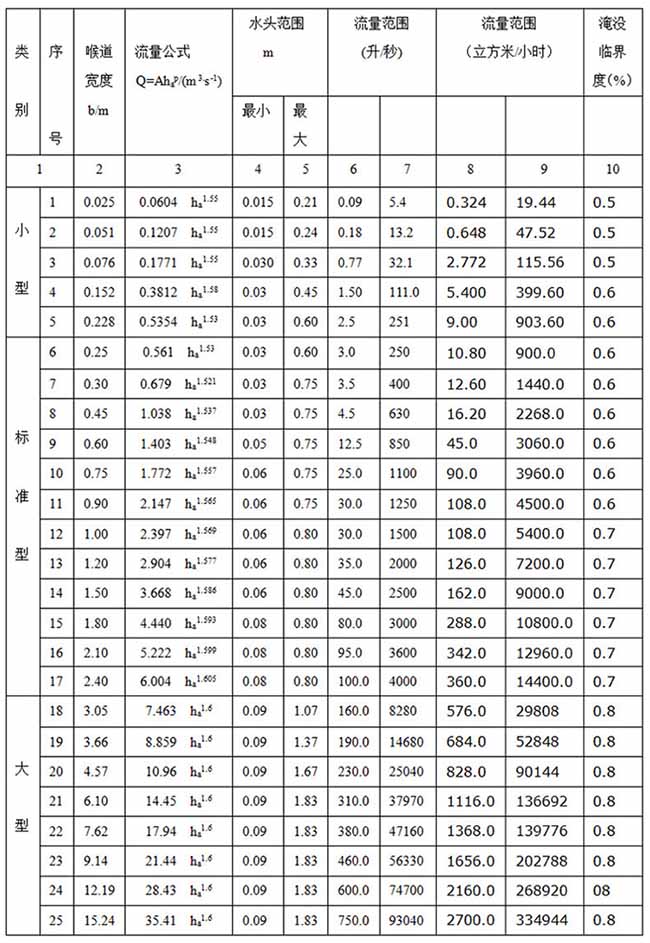

超聲波明渠流量計尺寸對照表一

超聲波明渠流量計尺寸對照表二


超聲波明渠流量計產品應用

超聲波明渠流量計安裝使用圖


超聲波明渠流量計儀表安裝原則

1)換能器發射面到*低液位的距離,應小于選購儀表的量程;

2)換能器發射面到*高液位的距離,應大于選購儀表的盲區;

3)換能器的發射面應該與液體表面保持平行;

4)儀表安裝在渠中央或靜水井上。

5)儀表需安裝在堰板或堰槽的上游。


超聲波明渠流量計安裝注意事項

1)儀表外殼*好與大地可靠相連;

2)電線、電纜保護管,要注意防止積水過多;

3)儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,*好在儀表的進出線端另外安裝專用的防雷裝置;

4)儀表在特別炎熱、寒冷的地方使用,即周圍環境溫度有可能超出儀表的工作要求時,*好在液位儀周圍加設防高、低溫裝置;
